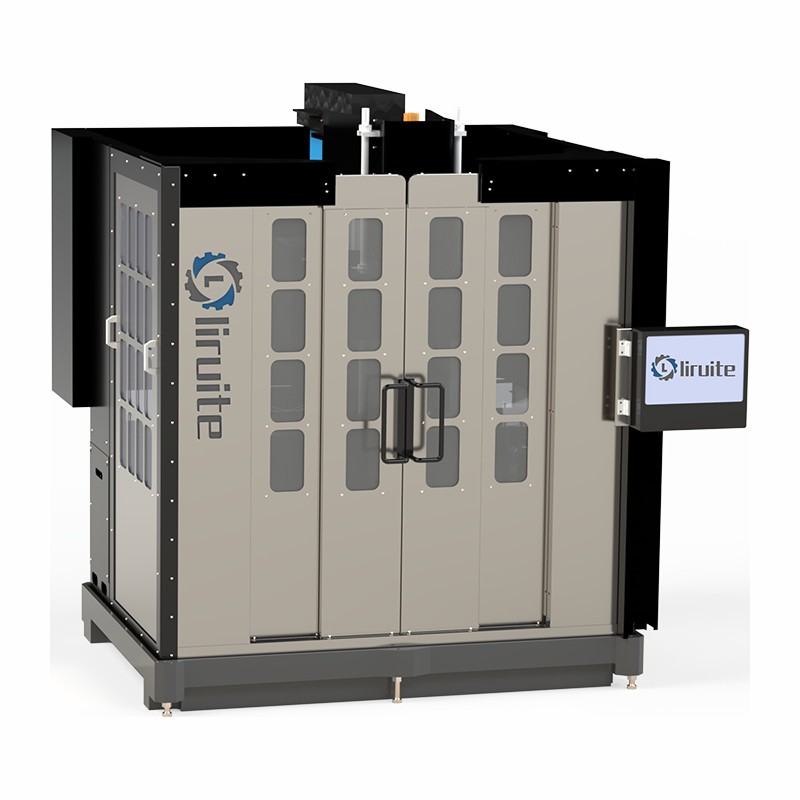

Malgranda Trua Honing Maŝino

La HM42100 CNC vertikala maŝino havas 2-aksan 2-stacion strukturon.
La specifa situacio de la maŝinilo estas jena:
1, Specifo pri Dezajno kaj Fabrikado por Vertikalaj Honing Maŝinaj Iloj
La maŝino desegnita kaj fabrikita de nia kompanio plenumos la sekvajn postulojn:
1. La dezajno kaj fabrikado de maŝiniloj devas konformi al internaciaj normoj ISO, IEC kaj koncernaj normoj.
2. Ĉiuj komponantoj de la maŝinilo kaj diversaj instrumentoj devas adopti la internacian unuo-normon por mezurado.
3. La maŝinilo havas kompletajn lubrikadon kaj filtrajn aparatojn, kaj ĉiuj moviĝantaj partoj devus havi aŭtomatajn lubrikadojn. La malvarmiga sistemo estas ekipita per filtraj aparatoj.
4. La ĉefaj komponantoj de la maŝinilo estas faritaj el alt-kvalitaj materialoj, kaj la elektitaj mekanikaj, hidraŭlikaj, elektraj kaj elektronikaj komponantoj estas progresintaj kaj fidindaj importitaj markitaj produktoj.
5. Ĉiu parto de la maŝinilo devas havi fidindajn sekurecan protekton kaj asekurojn por malhelpi damaĝon al la maŝinilo aŭ personan vundon kaŭzitan de misfunkciado aŭ akcidentoj.

1. Pretiga aperturo gamo: Φ 30- Φ 100mm
2. Permesebla ŝarĝo de laborbenko 2: 500kg
3. Maksimuma bata longo: 600mm
4. Spindle motorpotenco: 5KW servo senpaŝa rapido reguligo (laŭvola 7.5KW)
5. Maksimuma spindela rapidoŝanĝo: 800rpm (senfine ŝanĝiĝema rapido)
6. Revena oleopumpilo flukvanto: 50L/min
7. Bata motoro: 3KW servo-bremsa motoro (laŭvola 5.5KW)
8. Bata kontrolo-reĝimo: "servomotoro + pilka ŝraŭbo"
9. Bata rapido: 0-20m/min (senfine ŝanĝiĝema rapido)
10. Aksaj kapoj: 1 akso
11. Laborstacioj: 1 laborstacio
12. Manĝmomanto: Pli granda ol aŭ egala al 12NM
13. Bata precizeco: Malpli ol aŭ egala al 0.1mm
14. Minimuma nutra indico por honing 0.001mm
15. Formo de nutraĵo: Kvanta nutraĵo
16. Maŝina pezo: proksimume 4 tunoj (inkluzive de malvarmiga sistemo)
17. Aparato longo x larĝo x alto: proksimume 1500 × 1600 × 2400
18. Brua Normo: Malpli ol 80 decibeloj sub kontinua pinta ŝarĝo en norma fabrika medio

1. Radiala malplenigo de spindelo 0.01mm
2. Ripeta poziciiga precizeco de 0.05mm
3. Reciproka rekteco 0.02mm/300

La HM42100 CNC vertikala hontiga maŝino estas vaste uzata por agordi maŝinadon de mezaj kaj malgrandaj aperturoj mekanikaj partoj, kiel ekzemple aŭtomobilaj, motorciklopartoj, kudromaŝinoj, mekanikaj ilaroj, muldilaj gvidiloj, lagroj, olepumpilaj ajutoj, malseketaj cilindroj, hidraŭlikaj valvoj kaj aliaj tubformaj kaj diskoformaj partoj kun alta precizeco kaj fidindeco. La precizeco post hontigo povas atingi IT6-nivelon aŭ pli, kiu povas renkonti la amasproduktadon de tiaj partoj. Krome, ĝi ankaŭ havas bonajn efikojn al la perfekta prilaborado de tra truoj, blindaj truoj, intermitaj truoj ktp por diversaj aliaj partoj. Kongrui respondajn hontigajn kaj sablaj striojn al laborpecoj kun malsamaj materialoj kaj postuloj povas atingi la optimuman hontigan efikon. Altaj normaj hontigaj postuloj povas esti plenumitaj por materialoj kiel gisfero, estingita ŝtalo, aluminia alojo, titana alojo, ceramikaj materialoj, neoksidebla ŝtalo, nikela tegaĵo kaj kromado.

La HM42100 alta-precizeca CNC-vertikala maŝino estas ĉefe kunmetita de baza kolumna parto, ĉefa turnanta parto, servo-reciproka parto, servo-nutra parto, elektra sistemo, malvarmiga kaj filtra aparato, lubrika sistemo, protekta kovrilo, fiksaĵoj, hontigaj iloj ktp.

1. Baza kaj kolumna sekcio
La ŝlosilaj komponantoj kiel la maŝina korpo, kolumnoj kaj spindelo estas ĉiuj faritaj el HT300-gisfero, kiu havas stabilan strukturon kaj konservas kvaliton. La fandado spertis analizon pri finia elemento kaj komputila kalkulanalizo, kun akceptebla struktura forto kaj plifortigita ripa kongruo, provizante altan mekanikan rigidecon. La fanda strukturo adoptas integran muldan teknologion, kaj la kestostrukturo estas prilaborita per granda portika maŝinmaŝino, kiu estas kompletigita en unu krampa procezo. La maŝinilo havas altan rigidecon, altan forton kaj bonegan geometrian poziciiga precizecon. Kaj ĝi povas certigi la longdaŭran-stabilecon kaj altan precizecon de la maŝinilo.

2. Ĉefa turnanta parto
Komponita de spindela servomotoro, sinkrona pulio, spindelo, ktp Alta tordmomanta servomotoro kun arbitra rapido reguligo kaj alta tordmomanta eligo. Estas kompletaj aŭtomataj lubrikaj punktoj (lubrika oleo).

3. Servo reciproka parto
Komponita de servomotoro, pilkoŝraŭbo, kuplado, lagroj, ktp. Adoptante reciprokan veturmetodon de servo tenanta bremsan motoron kaj pilkŝraŭbon, la longa glitilo de la trako subtenas la ŝarĝon por atingi precizan batan pozicion, rapidan movadon kaj certigi precizan pozicion. Ĝi povas atingi altan-precizecan hontigan efikon sur tra kaj blindaj truoj

4. Servo nutra sekcio
Komponita de servomotoro, reduktilo, pilkŝraŭbo, kuplado, nutraĵstango, ktp. Adoptante servomotoron + precizecan pilkŝraŭbon kaj kongrua kun precizeca planeda reduktilo por kvanta kaj preciza ekspansio, la minimuma nutrado estas 0,1 μ, certigante la stabilecon de maŝinaj dimensioj.

1:Ekde 2010, tre agnoskita fabrikisto de hontilo en la ĉina merkato.
2: Ni havas spertan, junan kaj respondecan teamon.
3: Ni havas bonegan teknikan teamon. Ni fieras pri niaj produktoj.
4: Kvalita certigo! Antaŭ liverado al la kliento, la kvalita superrigarda fako de la fabriko strikte kontrolas la kvaliton.
5: Agordu specialajn hontigajn maŝinojn kaj ilojn laŭ la bezonoj de la kliento por hontigi specialajn laborpecojn.

La vertikala hontiga maŝino havas signifajn trajtojn, kun relative mallonga spindela laborstreko, igante ĝin precipe taŭga por maŝinprilaborado de cilindraj korpoj kaj kestotruoj. Ĝia laborprincipo estas, ke la hontiga kapo enigita kun oleoŝtonoj estas movita por rotacii per vertikale aranĝita spindelo kaj spertas vertikalan reciprokan nutradon kun la subteno de hidraŭlika aparato por atingi fajnan maŝinadon (vidu maŝinilan laborprocezon).

En kontrasto, la karakterizaĵo de horizontalaj hontigaj maŝinoj estas ilia pli longa laborstreko, kiu estas precipe taŭga por profunda truomaŝinado, atingante profundon de ĝis 3000 milimetroj. La hontiga kapo restas horizontala kaj ne rotacias, sed anstataŭe moviĝas tien kaj reen laŭ la aksa direkto, dum la laborpeco estas movita por rotacii per la spindelo. La mezo de la lito estas ekipita per centra kadro kaj gvida kadro, kiuj estas uzataj por subteni la laborpecon kaj la hontigan bastonon respektive, certigante precizan maŝinan precizecon.

En la nova speco de maŝino, hidraŭlika ekspansio kaj kuntiriĝa mekanismo estas ofta nutra metodo, kiu ebligas al la oleo-ŝtono moviĝi radiale kaj iom post iom mueli la laborpecon al la bezonata grandeco. Ĉi tiuj maŝinoj kutime havas duon-aŭtomatajn funkciojn, ekipitajn per aŭtomataj mezuriloj, kaj povas esti flekseble integritaj en aŭtomatajn produktadliniojn por plibonigi produktadon.

Krom ekipaĵo specife desegnita por maŝinprilaborado de truoj, ekzistas aliaj specoj de honigaj maŝinoj, kiel ekzemple cilindraj hontigaj maŝinoj, tiuj uzataj por maŝinprilaborado de portantaj kurejoj, kaj plataj kaj kurbaj hundilaj maŝinoj, kiuj provizas diversajn solvojn por malsamaj surfacaj maŝinoj.
