Malgranda Ekstera Honing Maŝino



Tuta maŝina potenco: 15kW - 22kW
Pretiga trabo: 500-800cm3/h, maksimumo: 1200cm3/h
Precizeco de dimensio: H6-H8
Batolongo (mm): 1000mm - 20000mm
Pretiga gamo Bore-diametro (mm): 50mm-400mm









 Facila kaj oportuna operacio

 Low postuloj por funkciigistoj
 Pli mallonga kroĉa viciga tempo kaj pli alta prilabora efikeco





 Ekstera agorda maŝino povas nur plibonigi Formo-Precizecon
 Ekstera maŝino ne povas ŝanĝi la pozicion
 Koncentreco ne povas esti korektita





Modelo	Bora longo (mm)	Diametro de kalibro (mm)	GRECO L (mm)	GRECO W (mm)	GRECO H (mm)	Pezo (kg)
WYH-3000	3000	φ50-φ400	5024	870	950	3700
WYH-5000	5000	φ50-φ400	81024	870	950	4700
WYH-6000	6000	φ50-φ400	93024	870	950	5200
WYH-8000	8000	φ50-φ400	11540	870	950	6000
WYH-10000	10000	φ50-φ400	13540	870	950	6800
WYH-12000	12000	φ50-φ400	15540	870	950	7500
WYH-15000	15000	φ50-φ400	18540	870	950	9500
WYH-16000	16000	φ50-φ400	19540	870	950	10500
WYH-18000	18000	φ50-φ400	21540	870	950	13500
WYH-20000	20000	φ50-φ400	23540	870	950	15500





La hontiga maŝino taŭgas por honti la eksteran cirklon de laborpecoj kun diametroj de 50 mm ĝis 400 mm kaj longoj de 1000 mm ĝis 20000 mm.



• Pretiga ciklo: 500-800 cm³/h (maksimume ĝis 1200 cm³/h).
• Pretiga dimensia precizeco: h6 ~ h7.
• Surfaca malglateco dum prilaborado: Malpli ol aŭ egala al Ra0.4.
• Maksimuma laborpezo inter la supro: 10000 kg.
• Totala potenco de la maŝinilo: 22 kW.
• Maŝinila ŝarĝo-porta kapablo: 10T

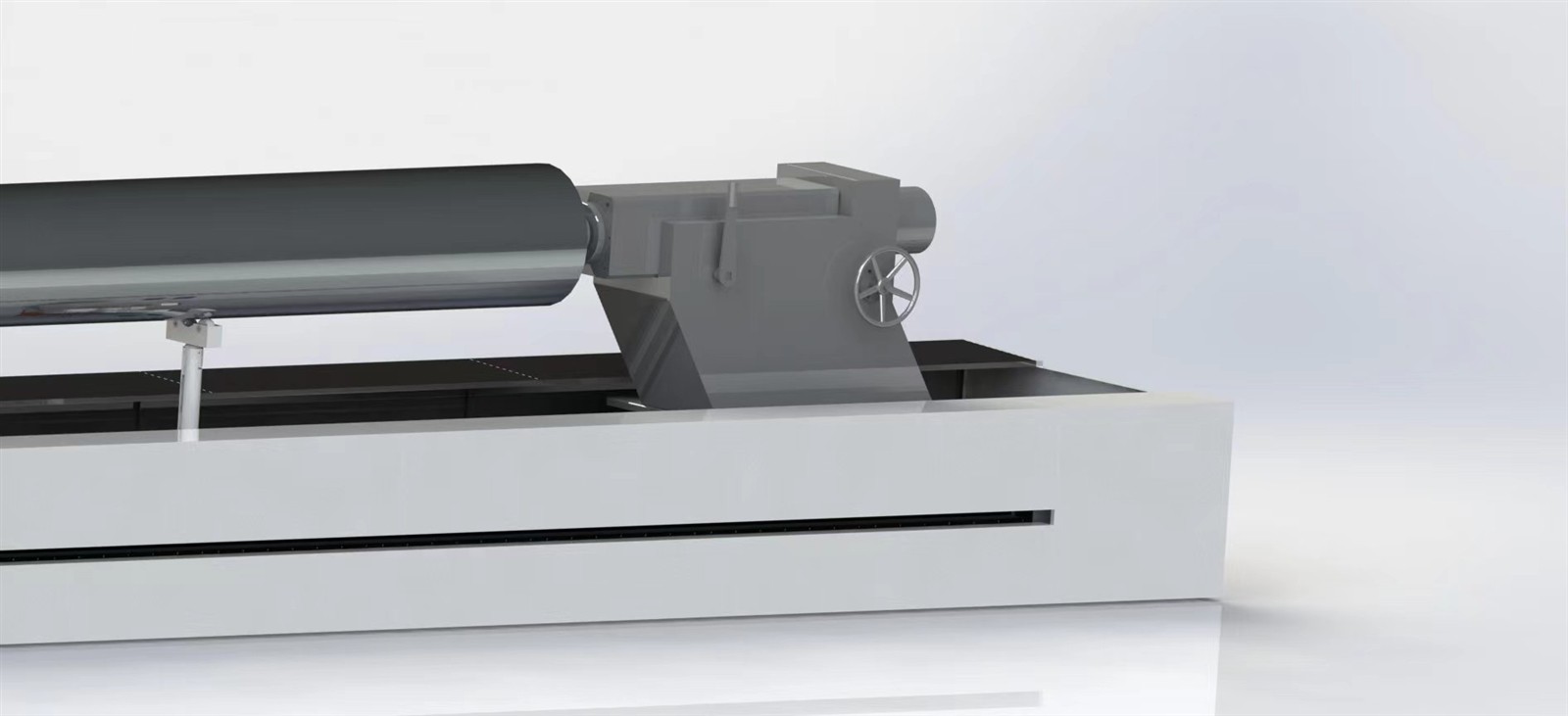

Figuro 1 Ekstera maŝino





Ŝpinilo-motora potenco: 13,5 kW.
Nutra motoro potenco: 1 kW.
Reciproka motora potenco: 4,8 kW.
Subtena sidloka motoro: 1 kW
Subtena sidloko levmotoro: 2 kW.





La hontiga maŝino estas ĉefe kunmetita de spindela skatolo, agorda kapo, litokorpo, laborpeca subteno (laŭvola), reciproka mekanismo, tailstock, kontrola operaciumo, malvarmiga sistemo kaj ekstera ŝelo.



Kunmetaĵo de ekstera Ekstera honiĝa maŝino





Spindelfino: GB A2-15.
Diametro de la ŝpinilo tra-truo: 95 mm.
Antaŭa mallarĝa truo de spindelo: metriko 100.
Spindrapido: 2-rapideca kontinue ŝanĝiĝema transdono.
Spindle-rapideco gamo: 39 r/min ĝis 330 r/min.
Diametro de la mandrilo de kvar makzeloj: φ 500 mm.
Lubrika oleo-pumpilo: 6 L/min.



Apero de spindelkesto





La hontiga kapo adoptas tri-tavolan kadron strukturon, kiu povas atingi plur-direktan flosadon; La plur-direkta flosado de la hontiga kapo certigas aŭtomatan centradon de la laborpeco dum la hontiga procezo.

La hontiga kapo konsistas el oleŝtona sidloka mekanismo, interna kadro, meza kadro, ekstera kadro, kaj ekvilibra sistemo. La oleoŝtona nutrado estas funkciigita de la furaĝmotoro en la interna kadro, kaj estas transdonita tra reduktilo, konversa ilaro, ŝraŭbo, sinkrona zono kaj sinkrona rado. Ĝi estas aŭtomate nutrita de programa kontrolo



Kunmetaĵo de honiĝa kapo



La ligo inter la interna kadro kaj la meza kadro dependas de la supraj kaj malsupraj ŝaftoj de la interna kadro, la ruliĝanta kaj glita mekanismo, kaj la malrapidiga mekanismo. La fiksa interna kadro povas ruliĝi kaj gliti supren kaj malsupren kaj svingi maldekstren kaj dekstren en la meza kadro, kaj estas ekipita per nitrogena ekvilibra sistemo por redukti la mempezon de la interna kadro kaj aliaj partoj. Estas ŝraŭbo-mekanismo, redukta mekanismo kaj servomotoro sur la interna kadro, kiuj povas realigi la maldekstran kaj dekstran movadon de la mova mekanismo de la oleoŝtona sidloko, kaj realigi la nutradon kaj ŝrumpiĝon de la oleoŝtono.

La instala pozicio de la oleŝtona sidloka mekanismo estas ĝustigita laŭ la pretiga gamo. La oleŝtona sidlokmontrilo egalrilatas al la pozicio de la hontiga kapreganto. La oleoŝtono estas fiksita al la oleŝtona sidloko-mekanismo per la oleŝtona krampobloko, kiu povas rapide kaj oportune ĝustigi la pozicion de la oleŝtona sidloko kaj anstataŭigi la oleoŝtonon.



Mekanismo de sidŝtono de oleo





La laborpeca subteno ĉefe konsistas el ark-forma laborpeca subtenkadro, svingbraka mekanismo, levmekanismo, ktp. La maksimuma subtena forto estas 30 kN, la subtenkadra streko estas alĝustigebla ene de la intervalo de 0-280 mm, la levmekanismostreko estas 10 mm, kaj la subtena kadro-rulilo estas farita el nilona materialo por malhelpi skrapon.

La maŝinilo povas esti ekipita per aro da laborpecsubtenoj por efike malhelpi la laborpecon skrapi malsupren.





Vertika stato de laborpeca subteno





Laborpeca subteno en kolapsita stato



Skema diagramo de laborpeca subtenkadra alĝustigo





La reciproka mekanismo konsistas el aktiva sprocket-kesto-asembleo, movita sprocket-kesto-asembleo, trenplato, ĉen-konektplato, ĉena krampogrupo, ĉeno, trenĉeno, ktp. La servomotoro kondukas la honingan kapon instalitan sur la trentabulo por atingi reciprokan moviĝon per planeda reduktilo, dentrado kaj ĉeno.

Reciproka rapido: 1 m/min ĝis 25 m/min



Skema diagramo de la reciproka mekanismo aktiva sprocket-kesto-asembleo





La vosto konsistas el bazkomponento kaj el vosto, ekipita per troŝarĝa supro, kaj el vosto maniko de 280 mm.



Skema diagramo de vosto





La maŝinilo adoptas plene ciferecan industrian komputilan kontrolsistemon, kun 15 coloj LCD-tuŝekrano por funkciado, uzant-amika interfaco, granda informkapablo kaj simpla kaj oportuna operacio.

Realtempa datumkolekto, reala-realigo kaj alĝustigo de procezaj parametroj dum laboro. Super forta prilaborada parametro dinamika datumbazo, la operatoro nur bezonas enigi la eksteran diametron de la laborpeco, kaj la maŝino ilo aŭtomate generas respondan spindelon rapido, spindelo skatolo ilaro, maksimuma ŝarĝo indico, maksimuma protekto tordmomanto kaj aliaj parametroj. Minimumu la laborŝarĝon de funkciigistoj kaj efike malhelpi erarajn operaciojn.

La sistemo de kontrolo de nutrado de oleoŝtono povas detekti la altajn kaj malaltajn punktojn, same kiel la eksteran mallarĝaĵon de la laborpeco en reala-tempo dum prilaborado, kaj reflekti ilin en reala-tempo sur la ekrano en grafika formo. Por la malkovritaj altaj kaj malaltaj punktoj, mana operacio ne estas postulata, kaj la maŝinilo realigos mallongajn batajn riparojn sur la altaj punktoj memstare; Kiam la pretigkurbo alproksimiĝas al rekta linio, la cilindreco de la ekstera cirklo estas tre konsekvenca. Ĝi ankaŭ subtenas manan riparon de mallonga bato, kun alĝustigebla mallonga frekvenco kaj amplitudo. La interreta mezurado kaj aŭtomata korekta programo por prilaborado de ŝarĝo povas atingi aŭtomatan kontrolon de loka hontigo.

La programebla tuŝekrano povas facile enigi la grandecon de la laborpeco kaj kalkuli la taŭgan rapidon de la spindelo. La tuŝekrano ankaŭ povas montri la realan-tempan laboran staton de la maŝinilo: ŝpinila ŝarĝo, altaj kaj malaltaj punktoj de la ekstera cirklo de la laborpeco, agorda kapopozicio, agorda tempo, nutrado, potenco-intervalo, ktp. Por la ĉefaj parametroj de prilaborado, streko, premo kaj tempo, ekzistas ŝparvojo por rekte ĝustigi ilin uzante la tuŝekrano. La ekipaĵo havas aŭtomatan riparan funkcion por partoj. Post detektado de la pozicio kie la ekstera diametro de la laborpeco estas tro granda, la aŭtomata riparo povas esti ŝaltita por aŭtomate fari mallong-riparon ĉe ĉi tiu pozicio.



Homa Komputila Interfaco





La malvarmiga sistemo estas ekipita per tri-filtrila aparato konsistanta el oleopumpilo, magneta apartigilo, paperbenda filtrilo kaj filtrila ekrano. La hontiga oleo unue pasas tra magneta apartigilo, kiu povas aŭtomate forigi la plej grandan parton de la fera pulvora koto en la hontiga oleo, kaj poste trapasas paperbendan filtrilon, ĉe kiu punkto la plimulto de la fera pulvoro kaj oleoŝtona pulvoro en la honura oleo estis forigita. Fine, la cirkulanta malvarmiga laborlikvaĵo estas provizita al la laborpeco tra la oleotanka filtrilo, oleopumpilo kaj dukto. La kvanto de malvarmiga oleo povas esti ĝustigita laŭ la reala pretiga situacio, kaj la malvarmiga ŝaltilo situas sur la alia flanko de la agorda kapo.





Surfaca malglateco: Malpli ol aŭ egala al Ra12.5.
Rondeco: Malpli ol aŭ egala al 0,3 mm.
Konusa angulo: Malpli ol aŭ egala al 0,2 mm/m.
La totala mallarĝaĵo de la laborpeco estas Malpli ol aŭ egala al 1 mm.





1. Listo de agordoj
Bonvolu raporti al Aldonaĵo 1 por detaloj.

2. La necesaj iloj por instalado de maŝiniloj.

3. Teknikaj datumoj
Manlibro pri mekanika kaj elektra nombra kontrola sistemo, atestilo pri produkta taŭgeco.





1. Postuloj por ekipaĵinstalado, senerara, funkcia trejnado, ktp
Antaŭ akcepto antaŭ produktsendo, la provizanto respondecas pri la ricevo de la postula flanko kaj kompletigado de la antaŭakcepta laboro. La ekipaĵo alvenos al la ejo, kaj la servopersonaro de la provizanto alvenos al la postulanto ene de 20 tagoj post ricevo de la servo-avizo por instali, sencimigi kaj testi la maŝinilon. La instalaĵo de ekipaĵo estas respondeco de la provizanto, kiu provizas siajn proprajn instalaĵojn kaj konstruajn ilojn. La provizanto devas observi la regularojn de la kompanio dum la instala procezo kaj konservi la 5S-laboron surloke dum la konstruprocezo. Instalado kaj senararigado estos finitaj ene de 60 tagoj. Post instalado kaj senararigado, prova produktado estos farita kaj akcepto estos farita laŭ normoj. La provizanto provizos trejnadon por la operaciistoj kaj prizorgado de la aĉetanto surloke, kun daŭro de 7 tagoj; La edukita dungitaro spertos teoriajn kaj praktikajn taksojn komune organizitajn de kaj la ofertado kaj postulo, ĝis ili plenumas la laborpostulojn.

2. Kvalita certiga periodo
La kvalita certiga periodo de la ekipaĵo estas 12 monatoj. Dum la garantia periodo, se ekzistas kvalitaj problemoj aŭ misfunkciadoj kaŭzitaj de malbona ekipaĵdezajno aŭ fabrikado aŭ la respondeco de aliaj provizantoj, la fabrikanto devas tuj ripari aŭ anstataŭigi la ekipaĵon senpage kaj elpurigi ĝin ĝuste.

3. Post venda servo
Se la ekipaĵo misfunkcias dum la garantia periodo, la provizanto devas respondi pozitive ene de 4 horoj post ricevo de sciigo de la aĉetanto. Se la provizanto devas iri al la retejo por pritraktado, la provizanto devas alveni al la retejo de la aĉetanto ene de 48 horoj.

4. Instalado de ekipaĵoj
La instalado de la ekipaĵo devas esti helpata de la maŝiniloj-funkciigistoj de la postula flanko, kaj profesia trejnado devas esti provizita al la operatoroj pri la strukturo kaj funkciaj principoj de la maŝinilo, inkluzive de simpla solvo de problemoj, dum la instalado de la maŝinilo.





1. La maŝinilo funkcias senĉese dum 3 tagoj, kun stabila ekipaĵo-agado kaj produkta kvalito plenumanta teknikajn postulojn.

2. Ĉiuj elektraj komponantoj uzataj en la ekipaĵo estas faritaj el alt-kvalitaj produktoj kaj certigas fidindan funkciadon.

3. La ekipaĵo postulas glatan funkciadon, flekseblan kontrolon, kaj neniun elfluon de oleo aŭ eksternorman bruon.

4. La provizanto garantias, ke ĉiuj partoj de la maŝinilo estas tute novaj.





1. Tri bareloj (200 L/barelo) da haran oleo devas esti aĉetitaj de la elektita modelo de la provizanto dum akcepto.
2. Prova maŝinado de laborpecoj (laborpecoj kun dimensioj ene de la gamo de maŝino maŝinprilaborado)
3. Honing oilstone (la provizanto nur provizas malgrandan kvanton de honing oilstone por la aĉetanto por inspekti kaj testi la honing workpiece).



Aldonaĵo 1: Agorda Listo
Listo kaj citaĵo de Ekstera agorda maŝina agordo



Seria Numero	Nomo	Rimarkoj	Marko
1	gastiganto	WYH-20000	LRT
2	spindelo	14,5 kW	Dench
3	Spindle motorŝoforo	14,5 kW	Dench
4	nutra motoro	1 kW	schneider
5	Nutra motorŝoforo	1 kW	schneider
6	Reciproka motoro	4,8 kW	schneider
7	Reciproka motorŝoforo	4,8 kW	schneider
8	cifereca kontrolsistemo	WYH-1	LRT
9	Tuŝekrano	15 coloj	schneider
10	portanto		NSK
11	kuplado		Italio
12	Aviadaj konektiloj/ elektraj komponantoj		schneider
13	Litokadro/lado		Liruite
14	Filtrada sistemo	centrifuge	Turbo-apartiga
15	relo	Lineara gvida paro
17	Elektraj komponantoj		schneider
18	pneŭmatikaj komponantoj		AirTAC







Noto: Pro la livertempo de iuj importitaj markoj de motoroj kaj ŝoforoj, ĉi-supra agordo povas influi la livertempon aŭ ne povas esti provizita. Se estas neeble provizi aŭ influi liveron, la fabrikanto kaj la postulanto intertraktos kaj komunikiĝos por kune elekti alternativajn produktojn.





Ekstera hontigo estas speco de finprocezo. Honinkapo kutimas fari malrapidan reciprokan moviĝon kaj rotacian moviĝon sur la laborpecsurfaco. Malgrandaj materialoj estas forigitaj kaj la surfaca kvalito estas plibonigita per la muelanta tranĉado kaj eltrudado de abrasivo kaj laborpeca surfaco. Eksteraj hundilaj maŝinoj estas ĉefe uzataj por fini cilindrajn surfacojn por alta precizeco kaj altkvalita surfaca finaĵo.





La cilindra muelmaŝino muelas tra la relativa moviĝo inter la alt-rapide turnanta muelrado kaj la laborpeca surfaco. La muelilo rekte tranĉas la laborpecan materialon por forigi pli da materialoj por plenumi la dimensian precizecon kaj formajn postulojn. La muelanta procezo estas kutime rigida tranĉado. La kontaktopunkto inter muelrado kaj laborpeco produktas grandan tranĉforton. Cilindra muelmaŝino apartenas al malmola-ligita tranĉa ekipaĵo





La Eksteraj hontigaj maŝinoj estas pli taŭgaj por maŝinprilaborado de la cilindra piŝta bastono ĉar Eksteraj hontigaj maŝinoj povas provizi ekstreme altan surfacan kvaliton, geometrian precizecon kaj lubrikadon, tiel plibonigante la sigelon kaj ĝeneralan fortikecon de la cilindro.





1:15 jaroj da sperto en esplorado kaj produktado de honigaj maŝinoj
2: Honing maŝina funkcianta programaro kun sendependaj intelektaj proprietaj rajtoj
3: La motoro kaj elektraj komponantoj estas fontitaj de eŭropaj aŭ japanaj markoj
4: Fidindeco estas rekonita de la merkato
5: Bonega teknika teamo
6:Bonega post-servo-teamo





1:Ekde 2010, tre agnoskita fabrikisto de hondulaj maŝinoj en la ĉina merkato.
2: Ni havas spertan, junan kaj respondecan teamon.
3: Ni havas bonegan teknikan teamon. Ni fieras pri niaj produktoj.
4: Kvalita certigo! Antaŭ liverado al la kliento, la kvalita superrigarda fako de la fabriko strikte kontrolas la kvaliton.
5: Agordu specialajn hontigajn maŝinojn kaj ilojn laŭ la bezonoj de la kliento por hontigi specialajn laborpecojn.
